Højeffektiv kabinetklimaanlæg til industrielle kølesystemer

HISURP kabinetklimaanlæg til elektriske kabinetter, CNC-skabe, PLC-paneler og industrielle kontrolsystemer

Når købere søger efter en pålidelig panelkøler, stiller de normalt de samme praktiske spørgsmål: Hvordan holder jeg elskabe kølige uden at bringe støv ind? Skal jeg vælge en topmonteret eller vægmonteret? Hvordan vælger man den passende kølekapacitet?

HISURPgiver klare svar med en produktlinje, der er udviklet specifikt til elektrisk skabskøling, ikke generel rumklimaanlæg.

Fremstillet af Ningbo Hicon Industry, HISURP er bakket op af en virksomhed med industriel kølingserfaring, der går tilbage til 1972 og fokuseret på industrielle klimaanlæg og kommercielle klimaanlæg siden 2003. Med et 150.000 m² fabriksanlæg , 400+ ansatte, 123 patenter, såsom CNAS-partnere i national test, internationale laboratorier og samarbejdspartnere i international klasse, ABsB og Schneider. Toyota, COFCO, Novenco og Toray.

Et skabsklimaanlæg kaldes også almindeligvis en panelkøler, kabinetklimaanlæg eller elektrisk skabskøleenhed. Dens formål er simpelt, men kritisk: det fjerner varme fra forseglede elektriske kabinetter, mens det holder udefrakommende støv, olietåge, fugtig luft og ætsende forurenende stoffer væk fra følsom elektronik. For PLC'er, servodrev, invertere, switch-styringer, CNC-controllere, telekommunikationsudstyr og præcisionsinstrumenter er denne forskel ikke lille. Det påvirker direkte oppetid, pålidelighed og levetid.

Hvorfor har elskabe brug for et dedikeret klimaanlæg?

Traditionelle kølemetoder såsom udsugningsventilatorer eller naturlig ventilation er ofte ikke længere nok. Moderne elektriske kabinetter indeholder kompakte elektroniske komponenter med høj tæthed, der genererer betydelig varme. Samtidig kan fabriksluft indeholde støv, fibre, oliedamp eller fugt. Hvis du blot ventilerer skabet med udeluft, kan du muligvis kun reducere varmen midlertidigt, mens du introducerer selve forurenende stoffer, der beskadiger elektronikken.

Derfor fokuserer HISURP på køling + støvbeskyttelse + affugtning i én kompakt løsning.

Hvordan fungerer et HISURP-panelklimaanlæg?

HISURP bruger faseskiftekøleprincippet. Kompressoren udleder højtemperatur, højtrykskølemiddelgas ind i kondensatoren, hvor den afkøles til flydende kølemiddel. Efter drosling kommer kølemidlet ind i fordamperen og optager varme fra den varme luft inde i el-skabet. Kølemidlet fordamper derefter tilbage til gas og vender tilbage til kompressoren og gentager cyklussen kontinuerligt.

Kernefordele

1. Nøjagtig temperaturkontrol for stabil skabsdrift

Brugere kan indstille arbejdstemperaturen inde i det elektriske kabinet i henhold til de faktiske applikationsbehov. Standardtemperaturjusteringsområdet er +20°C til +38°C. Afhængigt af model og projektkrav kan mekanisk styring eller mikrocomputerstyring med LED-display anvendes.

2. Køling og affugtning i én enhed

Mange elektriske fejl skyldes ikke kun varme, men af ​​kombinationen af ​​varme og fugt. HISURP-enheder giver affugtende køling, hjælper med at opretholde en mere passende fugtighed og temperatur inde i kabinettet og reducerer risikoen for kondens og korrosion.

3. Forseglet struktur hjælper med at blokere støvindtrængning

Et korrekt afstemt vægmonteret klimaanlæg til kabinet eller topmonteret klimaanlæg til kabinet fungerer med et forseglet elektrisk kabinet, så den indvendige luft forbliver isoleret fra værkstedstøv, fibre, olietåge og luftbårne partikler.

4. Hurtig, jævn luftcirkulation

Enheden bruger en ekstern rotor centrifugalventilator af høj kvalitet med kompakt struktur, stor luftstrøm, højt statisk tryk, lav vibration og lav støj. Dette hjælper med at afkøle kabinettet hurtigt og reducere hot spots omkring PLC'er, VFD'er, servodrev og strømmoduler.

5. Effektiv roterende kompressor

HISURP bruger en fuldt lukket roterende kompressor med høj energieffektivitet og lavt strømforbrug. Med indbyggede vibrationsreducerende foranstaltninger kører enheden jævnt og støjsvagt, hvilket er værdifuldt i præcisionskontrolmiljøer.

6. Højeffektiv varmeveksler

Varmeveksleren anvender indvendigt gevind kobberrør med aluminiumsfinner, hvilket forbedrer varmeoverførselsydelsen og systemets EER, mens den understøtter stabil langtidsdrift.

7. Standard primærfilter på kondensatorsiden

Et primært filter på kondensatorsiden hjælper med at forhindre støv, olie og snavs i at trænge ind og påvirke varmeveksleren eller ventilatoren, hvilket forbedrer den generelle systemstabilitet og forlænger levetiden.

8. Justerbar udløbsretning for kold luft

Den kolde luftudgang er udstyret med en deflektor, så udløbsretningen kan justeres, hvilket hjælper med at optimere luftstrømmens fordeling og gør skabstemperaturen mere ensartet.

9. Fleksibel installation og bekvem vedligeholdelse

Enheden er kompakt, let, nem at montere og bekvem at servicere. Efter installation og strømtilslutning kan den fungere uden kompliceret idriftsættelse i de fleste standardapplikationer.

Topmonteret eller vægmonteret: hvilken skal du vælge?

Dette er et af de vigtigste køberspørgsmål, og det påvirker installationseffektiviteten og luftstrømmens ydeevne direkte.

Et vægmonteret skabsklimaanlæg er installeret på sidevæggen af ​​det elektriske kabinet. Det er det mest udbredte format, fordi det er let tilgængeligt for vedligeholdelse og velegnet til mange generelle kontrolskabe.

Typiske kølekapaciteter for vægmonterede modeller:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Bedst til:

- CNC maskine styreskabe

- automatisering linje styreskabe

- teleudstyrsskabe

- inverter og servo styreskabe

- eftermonteringsprojekter med sideinstallationsplads

Dørmonteret / semi-indlejret type

Dette er en sideinstalleret version, der er delvist indlejret i kabinettet for forbedret udseende eller pladskontrol.

Typiske kapaciteter:

600W, 1000W, 1500W, 2000W, 2500W

Bedst til:

- kompakte linjer, hvor udvendig projektion skal reduceres

- OEM-udstyr med renere integreret kabinetdesign

Topmonteret kabinet klimaanlæg

Et topmonteret skabsklimaanlæg er installeret på toppen af ​​skabet og er især nyttigt, når sidepladsen er begrænset, eller sidedørene skal forblive frie.

Typiske kølekapaciteter:

1000W, 1500W

Bedst til:

- smalle installationsgange

- Værktøjsmaskiner med begrænset sideafstand

- skabe, der kræver top-down lufttilførsel

Hvordan vælger man det rigtige klimaanlæg?

1. Varmebelastning inde i skabet

Beregn den samlede varme, der frigives af drev, PLC'er, strømforsyninger, transformere, relæer og anden elektronik. Underdimensionering fører til dårlig afkøling; overdimensionering kan øge omkostningerne og øge risikoen for kondensering.

2. Skabsdimensioner og tætningstilstand

Et kabinetklimaanlæg fungerer bedst med et relativt forseglet kabinet. Luftlækage reducerer køleeffektiviteten og kan tillade fugtig eller støvet luft at komme ind.

3. Omgivelsestemperatur og forureningsniveau

Hvis stedet er varmt, støvet, olieagtigt, fugtigt eller ætsende, er en forseglet køleløsning meget mere egnet end ventilatorventilation.

4. Monteringsposition

Beslut tidligt, om dit projekt skal have en topmonteret eller en vægmonteret, baseret på kabinetdesign og vedligeholdelsesadgang.

5. Afvandingstilstand og kontrolkrav

Hvis der ikke er noget afløbsrør, så overvej en model med vandtank. Hvis projektet har brug for mere præcis visning og kontrol, spørg efter mikrocomputerstyring og LED-visningsmuligheder.

Sådan beregnes kølekapaciteten for et skab

1. Beregn overfladearealet A = 2 × (længde × højde + bredde × højde + længde × bredde) for at bestemme skabets overfladeareal.

2. Beregn temperaturforskellen ΔT = ekstern temperatur minus mål intern temperatur for at bestemme intern-ekstern temperaturforskel.

3. Beregn varmeoverførslen gennem kassevæggen: Qs = 5,5 × A × ΔT, hvilket giver varmeoverførselshastigheden.

4. Airconditionanlæggets kølekapacitet Qo = 1,2 × (Qs + intern varmegenerering Qi), som bestemmer den nødvendige kølekapacitet.

Tekniske data for kabinet klimaanlæg oversigt

Hvorfor HISURP?

Vores produktionsstyrke:

HISURP er en specialiseret industrielt klimaanlæg producent med:

- Industriel køleoplevelse, der går tilbage til 1972

- Fokus på industrielle klimaanlæg og kommercielle klimaanlæg siden 2003

- 150.000 m² produktionsværksted

- 400+ ansatte

- 123 patenter

- CNAS-laboratorier og testrum i national klasse

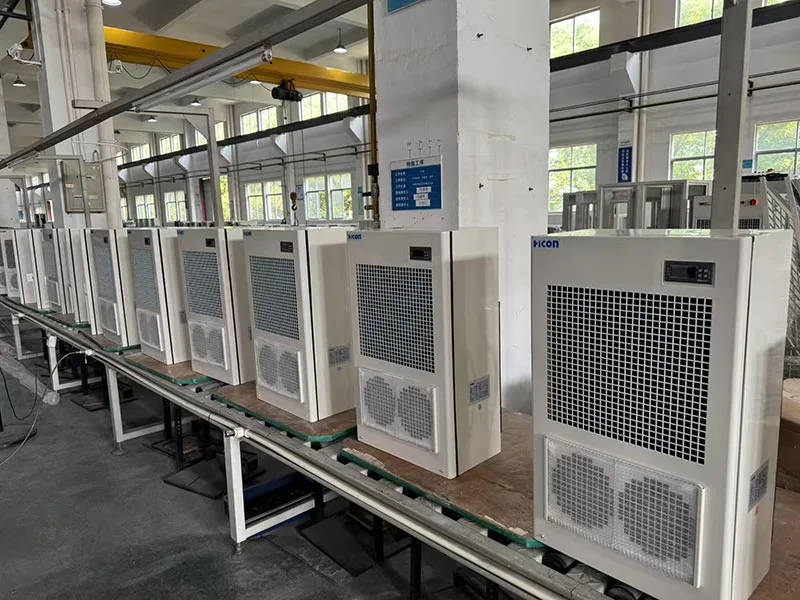

- Importerede produktionsfaciliteter og modne kvalitetskontrolsystemer

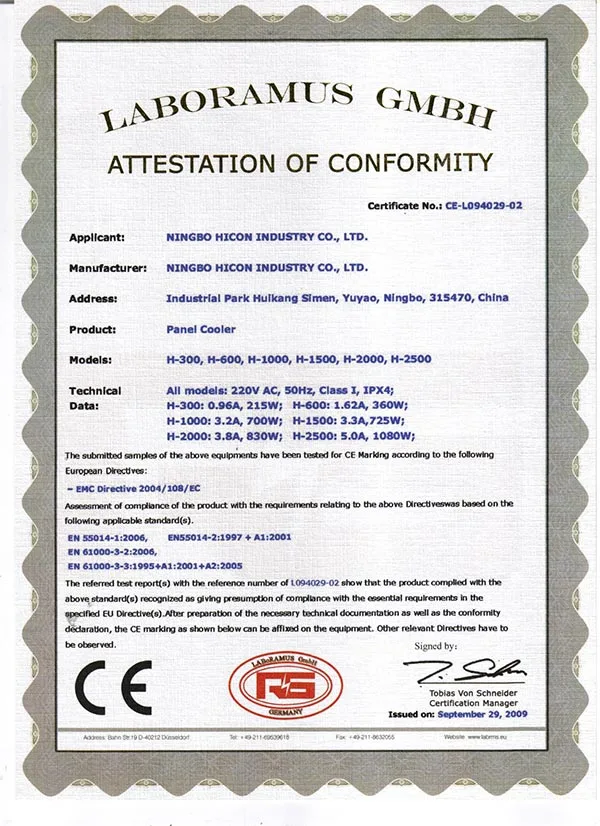

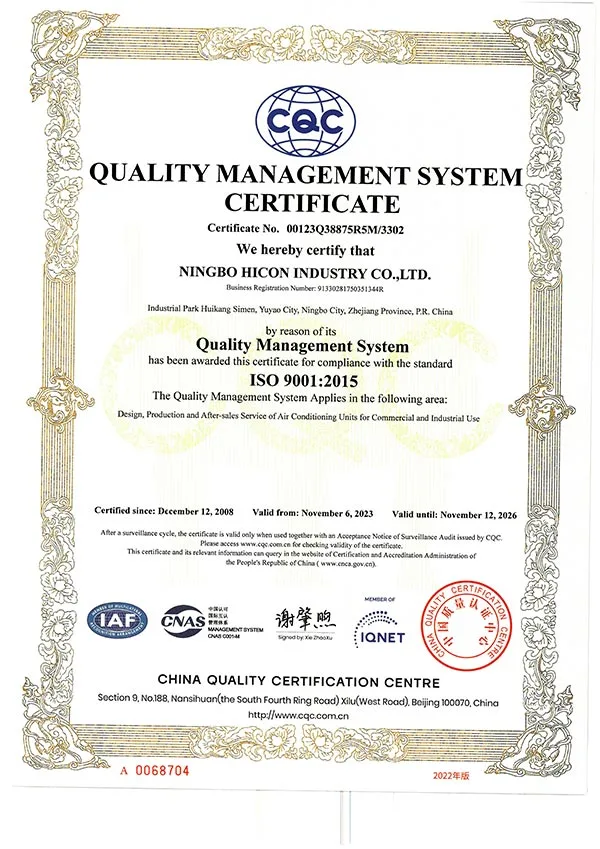

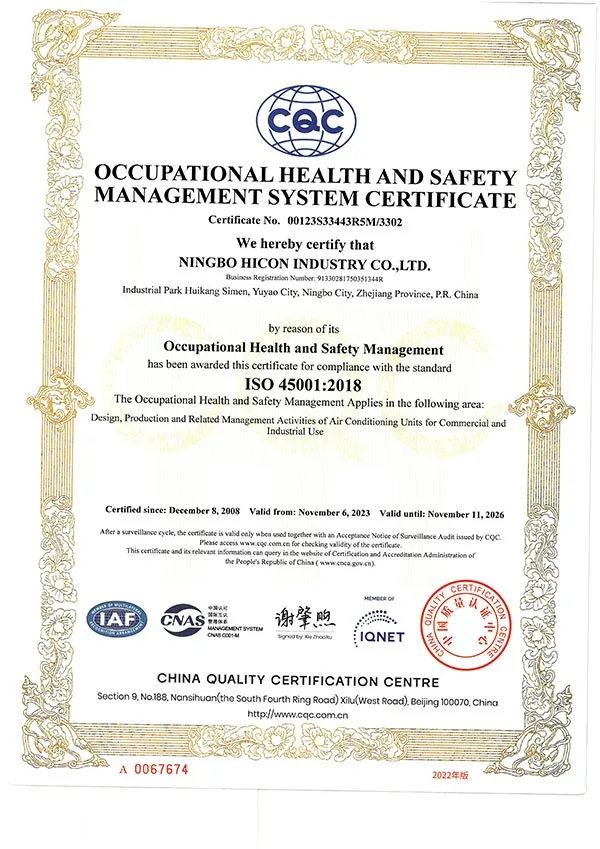

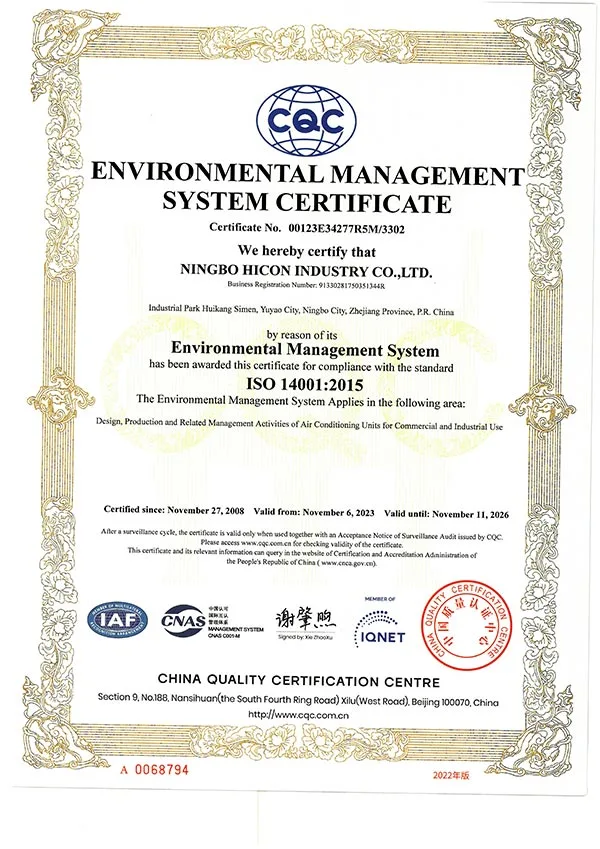

- Certificeringer, herunder ISO9001, ISO14001, ISO45001, CE, UL, CB og mere

-rige eksporterfaringer eksporteres kabinetklimaanlæggene til: Saudi-Arabien, Grækenland, Mexico, Qatar, Serbien osv. indtil videre.

-Ikke-standard tilpasning til forskellige scenarier: Trefasede 460V og DC 48V strømforsyningsmodeller er blevet eksporteret i bulk til Grækenland og Saudi-Arabien, tilpasset til forskellige netspecifikationer for at opfylde regionale krav.

Rustfrit stålhus, højtemperatur 60°C omgivelsestemperaturmodeller specielt designet til mellemøstlige fotovoltaiske inverterskabe; modeller med RS485-grænseflader understøtter Modbus fjernaflæsning af temperatur, strøm og fejlkoder, hvilket muliggør integration i centraliserede overvågningssystemer via værtscomputere.

Teknisk samarbejde med japanske specialister

Skabskølelinjen er udviklet i samarbejde med japanske virksomheder, herunder KOUWAKOUGYO og Apiste. Dette tilføjer værdi for købere, der bekymrer sig om stabil designlogik, dokumenteret køleoplevelse og produktmodenhed.

Mulighed for tilpasning

HISURP kan understøtte:

- tilpassede parametre

- forskellige krav til udseende og farve

- miljøvenlige kølemiddelmuligheder

- løsninger med fast frekvens eller variabel frekvens, hvor det er relevant

- OEM og projektbaseret tilpasning

Dette er især nyttigt for maskinbyggere, styreskabsproducenter og oversøiske distributører.

Typiske anvendelsesindustrier

HISURP panel klimaanlæg produkter er velegnede til en bred vifte af sektorer:

- CNC værktøjsmaskiner

- plastik maskiner

- telekommunikation

- madmaskiner

- tekstiludstyr

- træbearbejdningsmaskiner

- metallurgi

- produktionslinjer for tobak

- VFD styreskabe

- PLC skabe

- servostyringssystemer

- koblingsskabe og instrumenteringsskabe

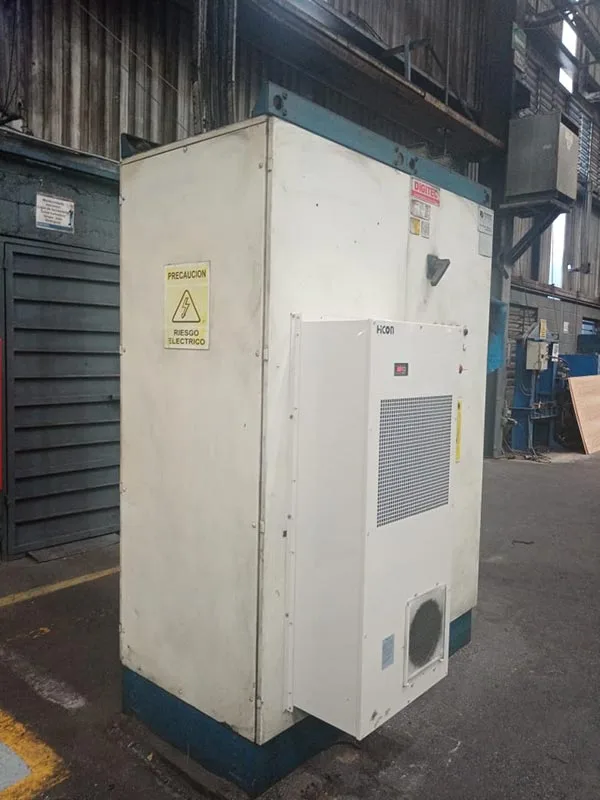

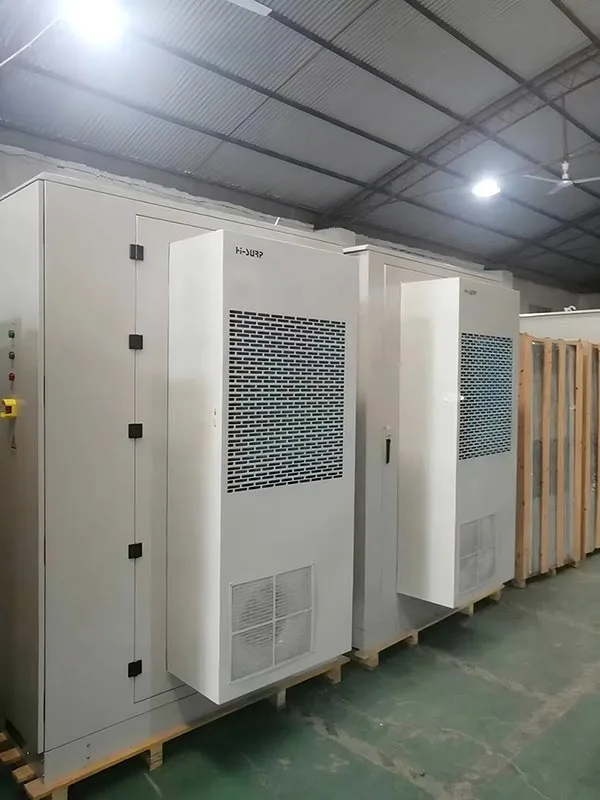

Installationsscene
