Factory Direct Split Crane Aircondition

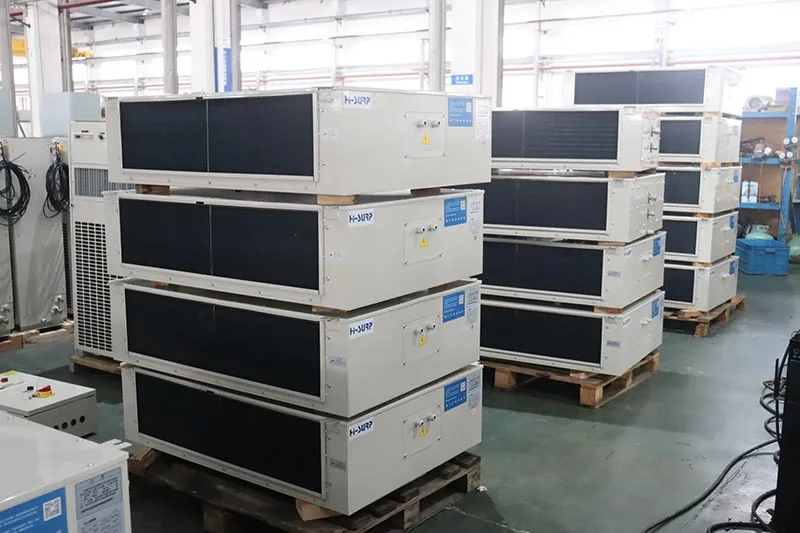

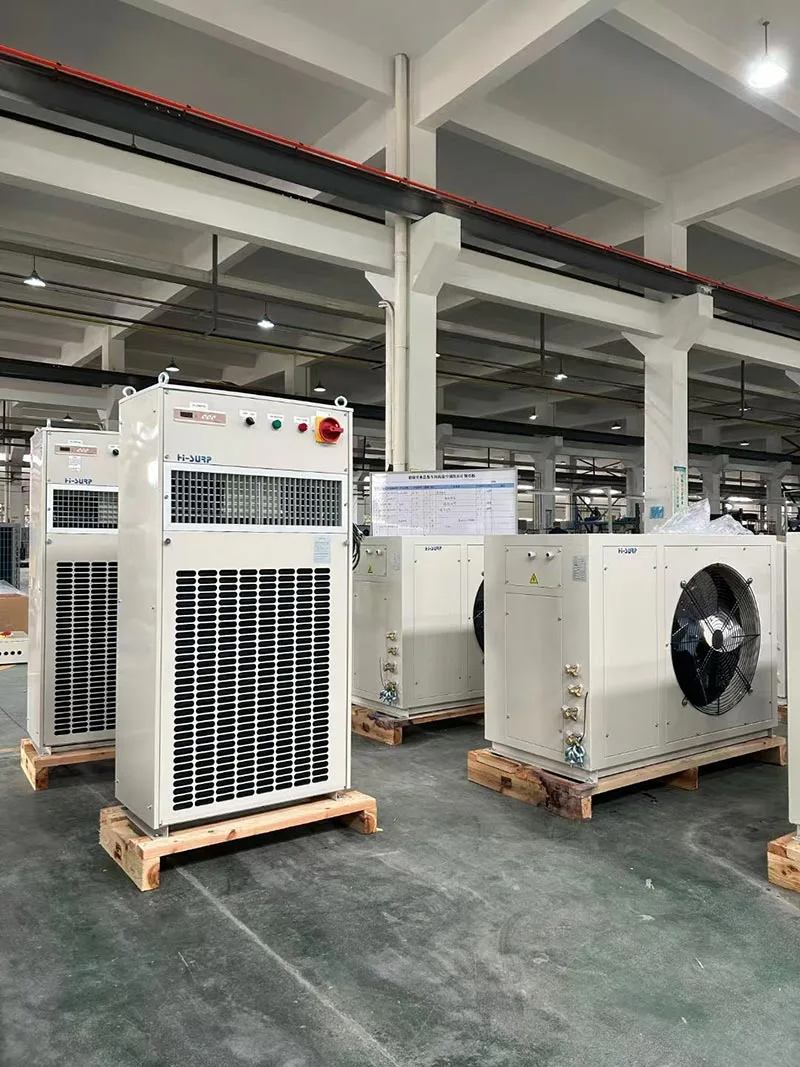

Typer af Split Crane Air Conditioners?

Der er tre typer HISURP split kran klimaanlæg:

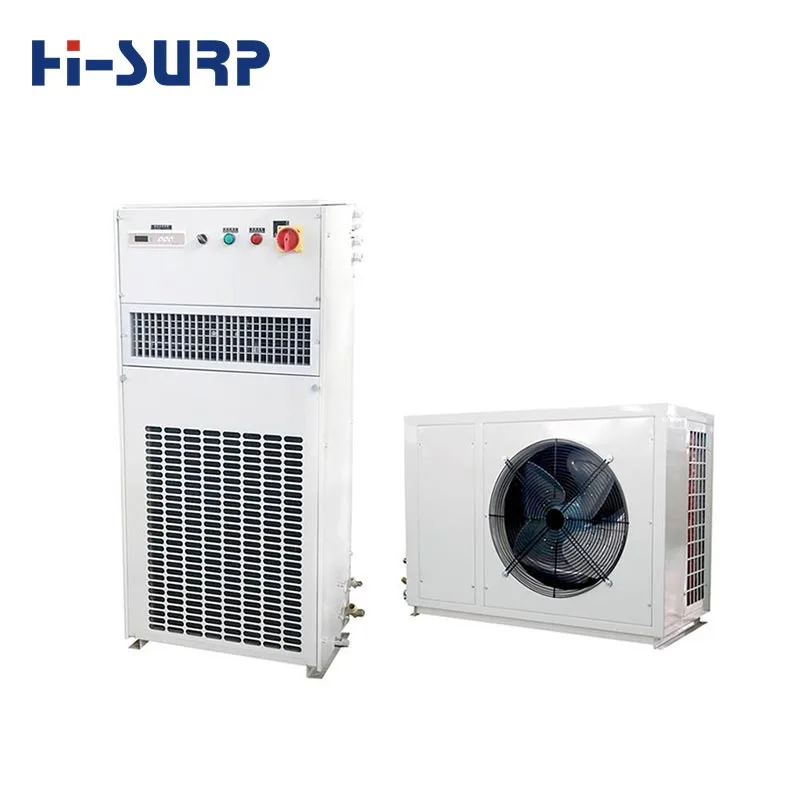

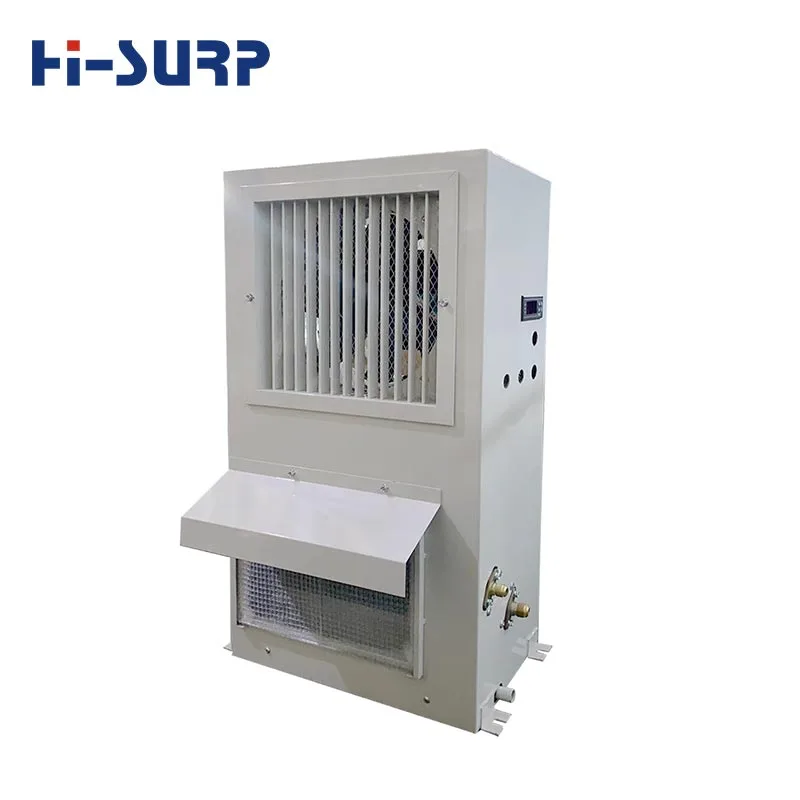

Til klimaanlæg med delt gulvstående kran,HISURPhar B-serien, velegnet til kabiner, hvor der er tilstrækkelig gulvplads.

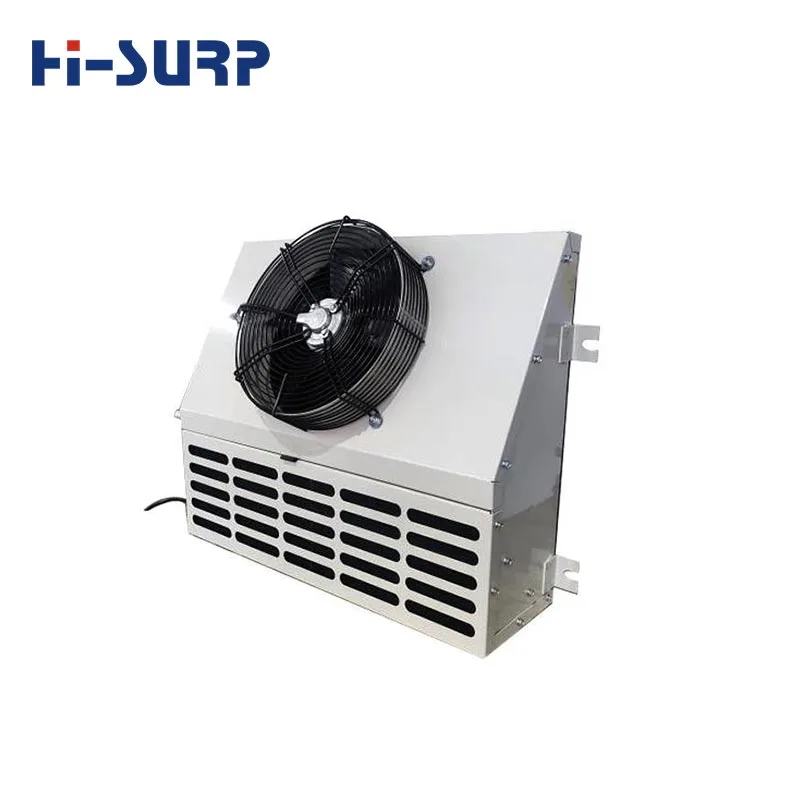

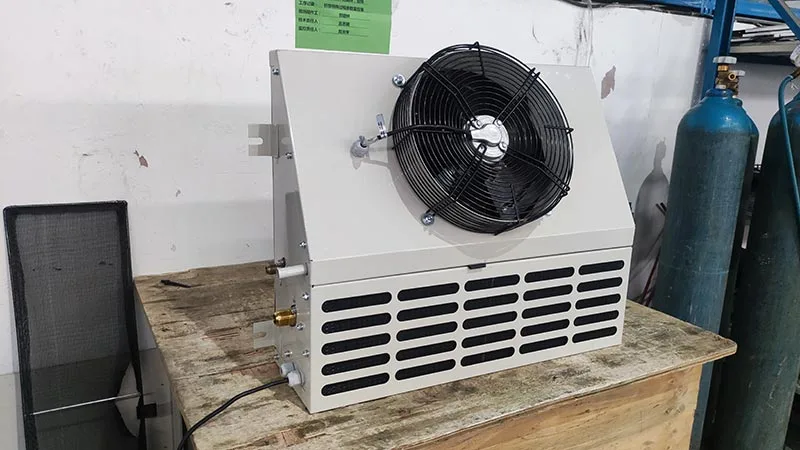

Til splitvægmonterede kranklimaanlæg har HISURP BD/BG-serier, der ligner udseende, med en skrå overflade og kompakt størrelse. Særlig opmærksomhed er påkrævet ved BG/BD-installation (på grund af de forskellige placeringer af drypbakken; kølemiddelfordampning kan forårsage kondens).

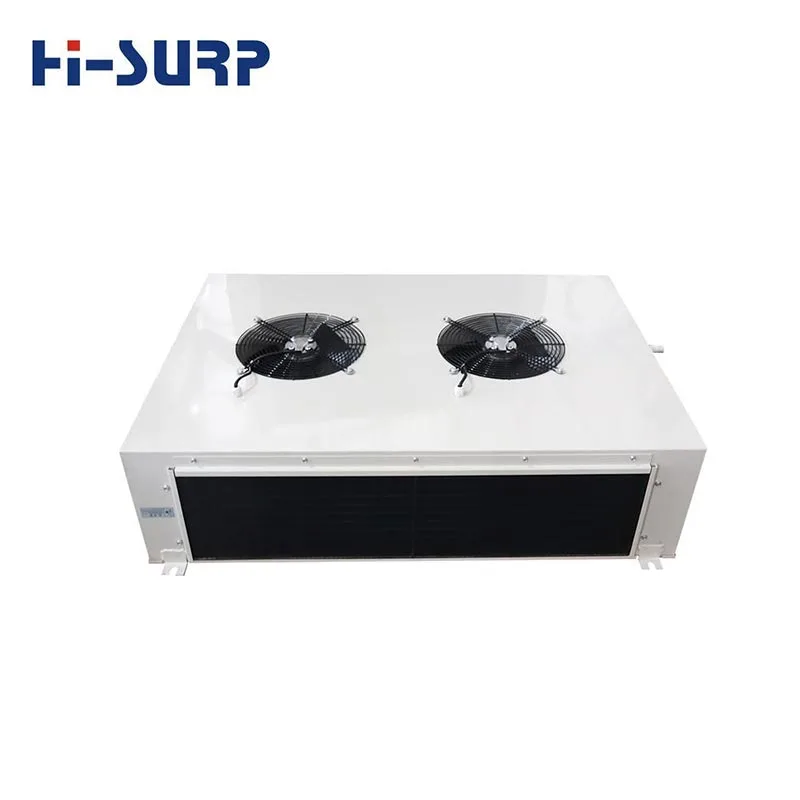

Til loftskranklimaanlæg med splitloft har HISURP BX-serien, som typisk placeres i midten af ​​loftet, med luftudtag i bunden og returluft på for- og bagsiden.

Oversigt over HISURP Split Crane Air Conditioners

Kølekapacitet: 4~24kW

Varmekapacitet: 3~10kW

Kølemiddel: R134a, R142b, R227ea, R515B, R236fa

Strømforsyning: AC380/400/440-3PH-50Hz/60Hz

Driftstilstand af køling: omgivende DB-temperatur: 45°C; indendørs DB/WB er 30/24°C

Kobberrør: nødvendig

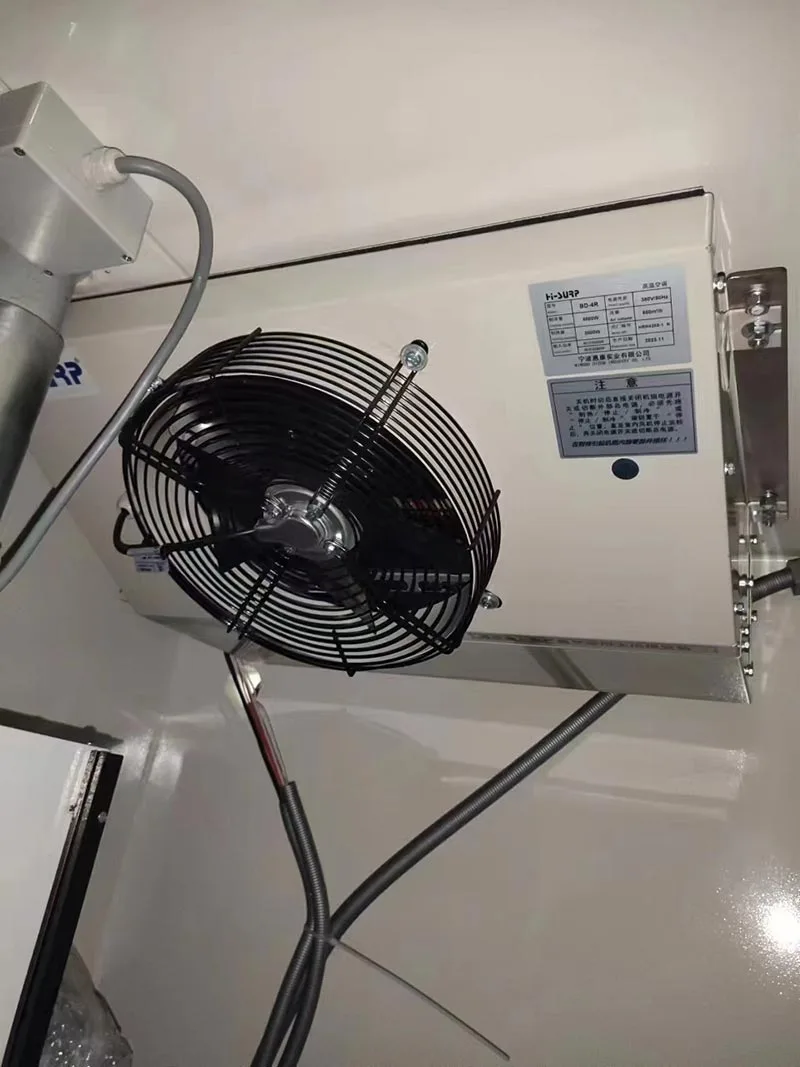

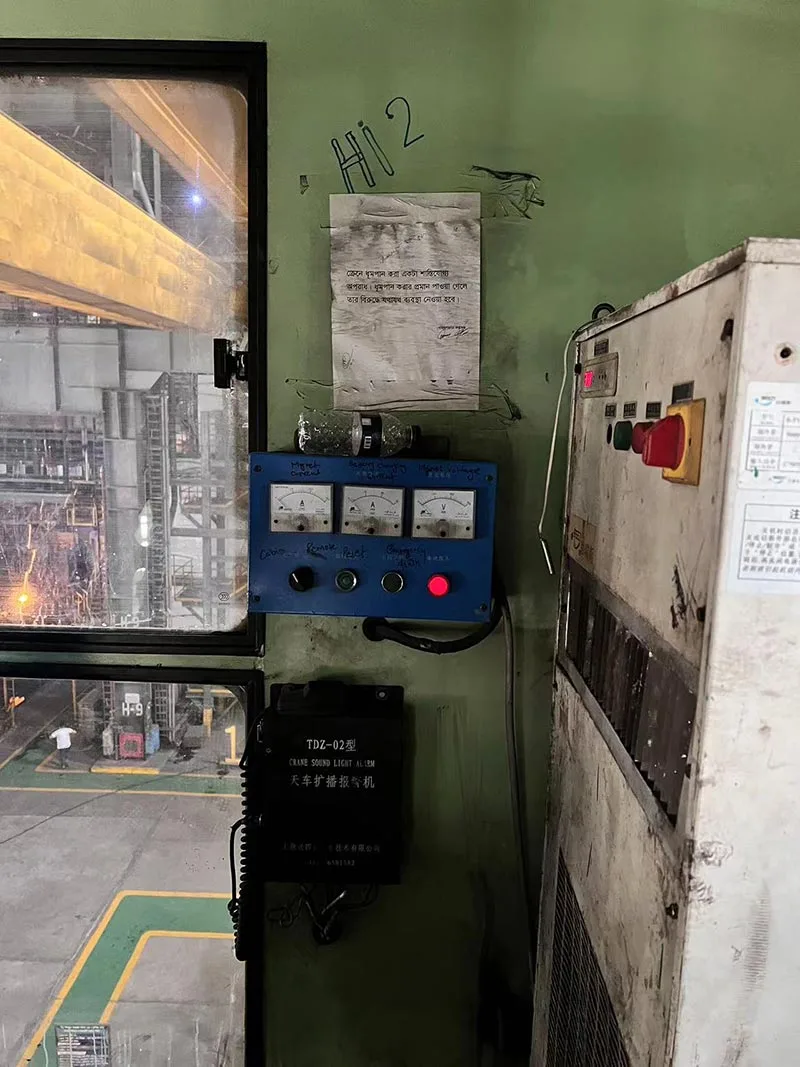

Hvordan installeres HISURP Split Crane Air Conditioners?

A.  Bekræft, om installationspositionen letter tilslutning af kobberrør og elektriske ledninger;

B.  Sørg for planheden, vandretheden og tilstrækkelig styrke af fundamentet, og tilslut udendørsenheden til monteringsfødderne med 4-M12 bolte, møtrikker og fjederskiver;

C.  Indendørsenheden vælter let, da den er høj og tynd, så den skal forbindes forsvarligt til bagpanelet på førerhuset gennem det integrerede monteringssted for enheden;

D.  Enheden bør ikke monteres et sted, der er udsat for vanddråbe, ellers kan det forårsage elektrisk stød eller lækage;

E.  Kontrollér, at grænseflader er lukkede før installation af kølemiddelrør, og hold den bagerste grænseflade lukket under indføring af rør og ingen støv eller vand inde i rørene.

F.  Indendørs- og udendørsenheder er forbundet til afspærringsventiler med muffer på kølemiddelkobberrør i den tilsvarende dimension Φ1/2" for væskeledning og Φ3/4" for gasledning. Standardlængden er 5m. Hvis det skal være aflangt, skal bruger give særlig besked ved afgivelse af en ordre;

G.  Kobberrør skal være ekstremt omhyggeligt forbundet med bøjninger i tilfælde af at de bliver klemt. Til denne operation anbefales et rørbøjningsapparat. Bøjningsradius er (R) ≥70 mm. Bøjning bør ikke gentages i tilfælde af, at rør er revnet eller knækket;

H.  De indendørs og udendørs skrueforbindelser i begge ender af rør skal være sikre og stramme (skruet). Svejsning skal garanteres at have flad svejsesøm og være fri for lækage;

I. 25 kg/cm² nitrogen sprøjtes ind i lavtryks-serviceventilen, og sæbevand påføres jævnt på forbindelserne eller svejsesømmene på kobberrør til lækagedetektion. Hvis der ikke kommer nitrogen ud af lavtryksserviceventilen, startes vakuumpumpning. Hvis der opdages en lækage, skal den elimineres efter frigivelse af nitrogen og derefter udføres lækagedetektion igen;

J.  Hvis der ikke er anbragt en vandtætningsbøjning inde i enheden, skal vandtætningen af ​​bøjningen placeres ved udgangen af ​​indendørsenheden for jævnt at udlede kondensvand. Drænrør skal monteres på et sted lavere end enhedens vandbeholder;

K.  Alle ledninger og kabler skal tilsluttes korrekt og sikkert i henhold til det skematiske diagram over ledninger, der leveres sammen med enheden, og det er absolut forbudt at få kabler ridset eller klemt ved at presse linepladen osv.

L.  Strømforsyningsledninger indsættes gennem indgangen til strømforsyningen og styreledningen som vist på skitsetegningen og forbindes derefter til terminalerne "L1、L2、L3" og PE. Andre ledninger skal lægges i samme retning som strømforsyningsledning, som beskrevet i kredsløbsdiagrammet. Alle kabler skal være klædt på med metalslange, når de passerer gennem føringshuller, og tæt bundet med bånd.

M.  Copper conductors of appropriate diameters are selected according to the following table of electric wiring for air-conditioner and connected in line with the circuit diagram supplied along with the unit.

Elektrisk ledningsføring af klimaanlæg

N.  Efter tilslutning af rør, ledninger og drænrør er installeret, bruges bånd til at binde kobberrør, ledninger og drænrør med en afstand på 200 mm-300 mm. Tilslutningsrørene skal sikres at have god varmeisolering, da høj temperatur på udsatte kobberrør kan beskadige forbindelsesledninger og afløbsrør.

O.  Det elektriske dæksel og luftindtagsgitteret på indendørsenheden skal placeres godt. Panelet på udendørsenheden placeres tilbage. Enheden elektrificeres og testes af køledrift (i 20-30 min.). Hvis der opstår vibrationer, lækage eller unormale fejl osv., skal det straks løses. Desuden skal brugeren lære hvordan man bruger et klimaanlæg.

P.  If the unit is equipped with phase-failure and anti-phase protectors, it is necessary to check whether power supply is correctly connected in accordance with relevant local regulations (e.g. National Electrical Code). Spændingen bør ikke være mere end ±15 % af den nominelle spænding;

Q.  Hvis der, hvor enheden er monteret, udsættes for alvorlig stråling fra kilder med høj temperatur, er brugeren forpligtet til at placere ledeplader mellem kilderne og enheden.

Tilpasning af HISURP Split Crane klimaanlæg

* Anti-korrosion

Korrosionsbeskyttelsesmuligheder for varmeveksleren omfatter: maling; elektroforese;  nano-elektroforese; kobberrør aluminiumsfinner. Billedet nedenfor viser et skematisk diagram af elektroforese.

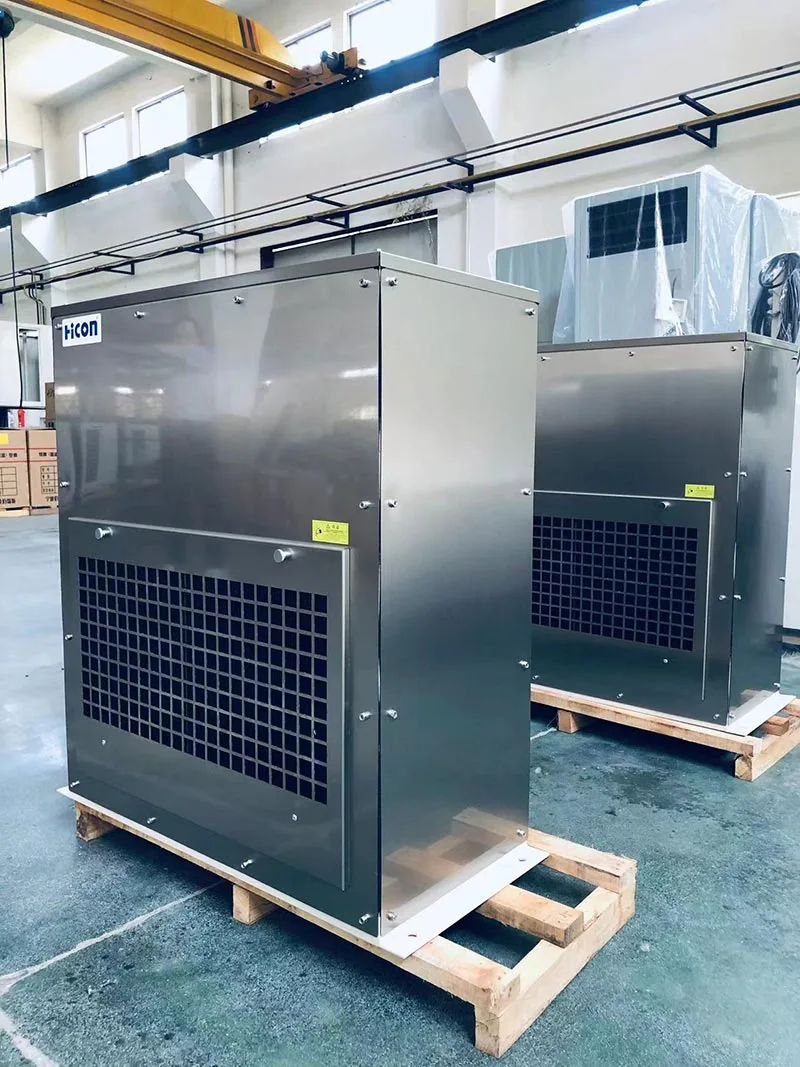

Muligheder for beskyttelse mod korrosion af metalplader omfatter: maling (standard C3); galvaniseret plade elektroforese + maling; og rustfrit stål. Billedet nedenfor viser et skematisk diagram af rustfrit stål.

*Eksplosionssikker

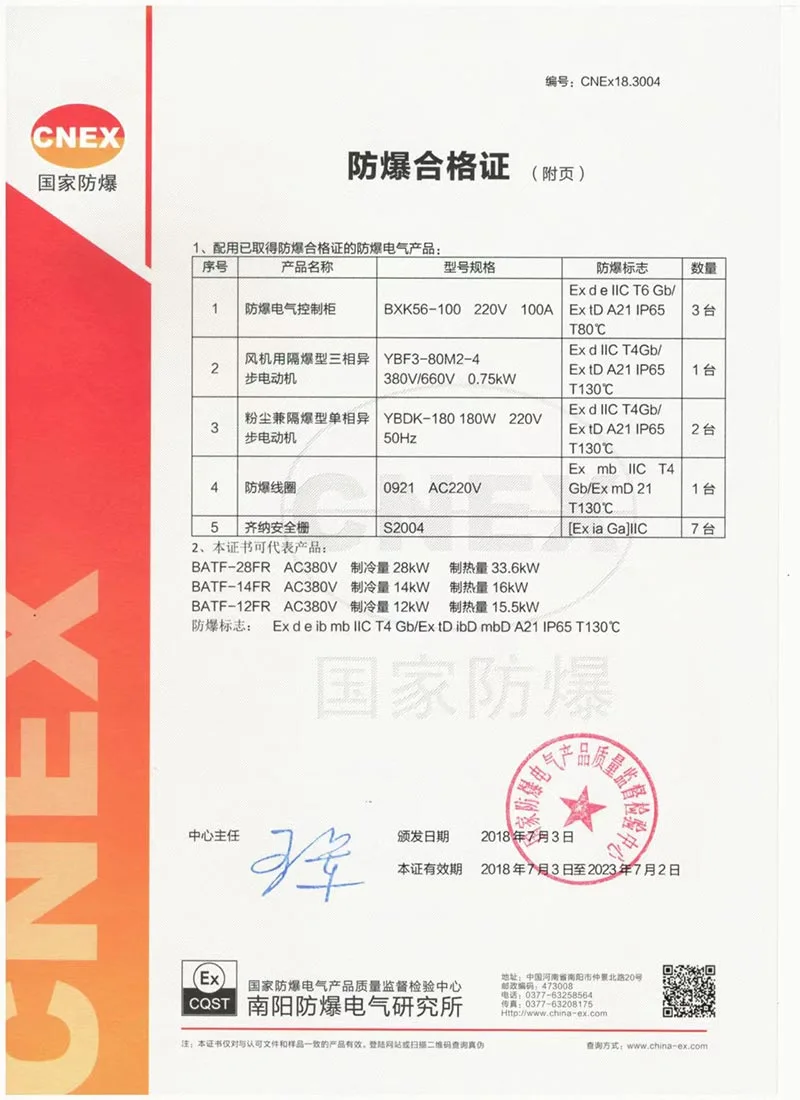

HISURP Split Crane Air Conditioners har CNEX-certifikat.

BT4 er primært velegnet til områder med farlige gasser i zone 2, med en maksimal overfladetemperatur på ikke over 135°C (mere almindeligt anvendt).

CT4 er velegnet til både Zone 1 og Zone 2 farlige gasområder, også med en maksimal overfladetemperatur på ikke over 135°C.

Og HISURP kan begge dele.
