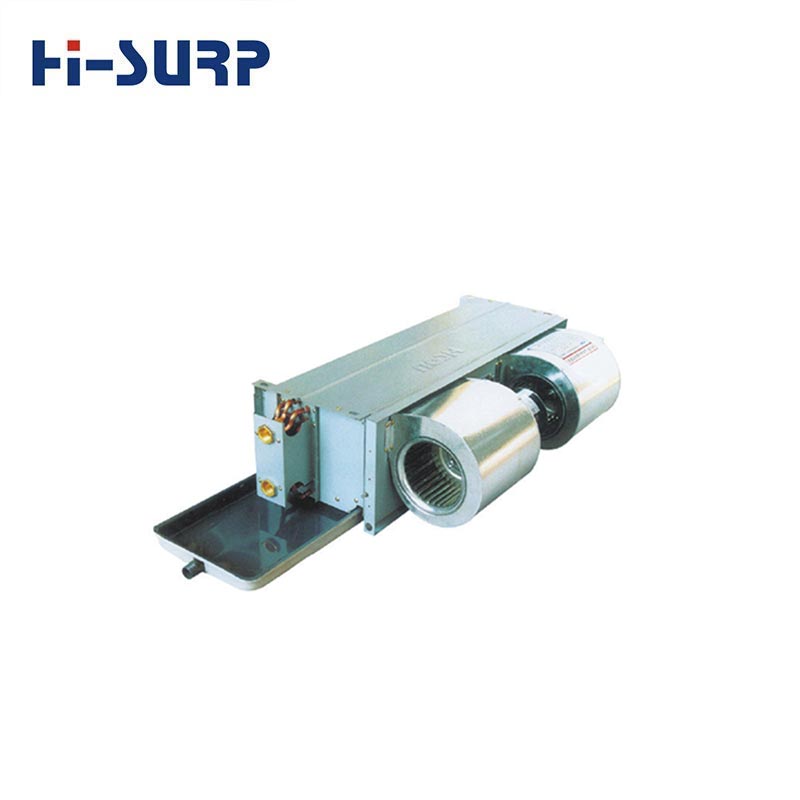

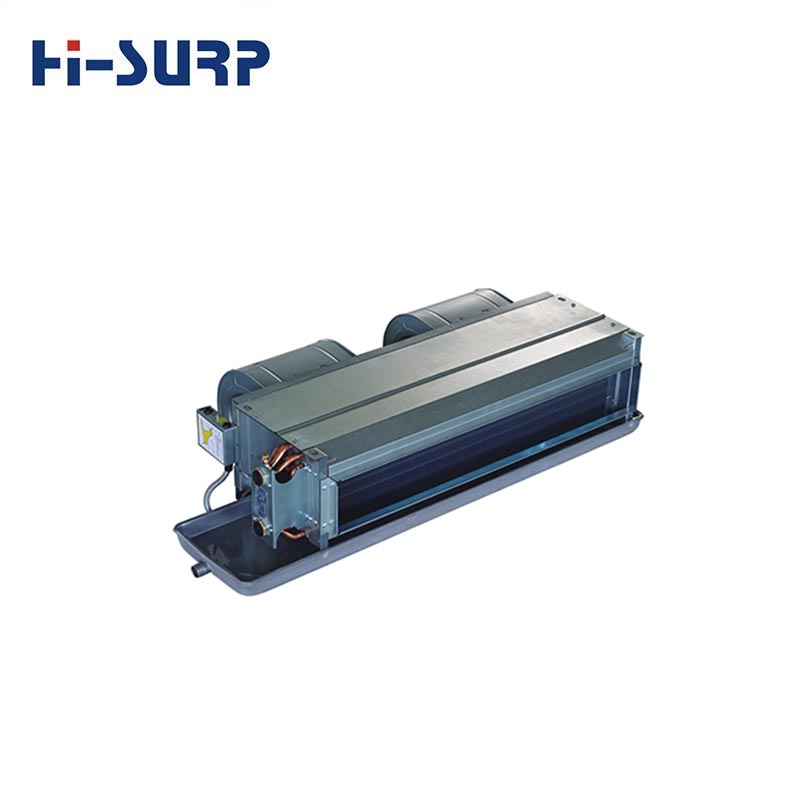

Skjult ventilatorkonvektor

Hisurps Concealed Fan Coil Units kan bruges i vid udstrækning i semi-centraliserede klimaanlæg, såsom hoteller, hospitaler, lejligheder, villaer, kontorbygninger osv. Dette produkt har absorberet essensen af ​​lignende produkter i ind- og udland, og fokuserer på den fremtidige udvikling af klimaanlæg. Det er et klimaanlæg af høj kvalitet til det nye århundrede.

Typer

Serien med ventilatorkonvektorer omfatter flere typer: vandret skjult, vandret udsat, vertikalt skjult, vertikalt eksponeret, kassetteeksponeret, vægmonteret og søjlemonteret med over hundrede specifikationer. Brugerne kan vælge passende i henhold til forskellige projektforhold (generelt er vandrette skjulte fancoil-enheder de vigtigste type, men højstatiske trykenheder og enheder med returluftbokse kan også konfigureres efter brugerbehov).

Komponenter

Uanset type eller specifikation består skjulte ventilatorkonvektorer hovedsageligt af komponenter såsom en ventilator (løbehjul, volut), motor, varmeveksler (spiral), luftfilter og elektrisk regulator.

Specifikation

model MFP-34KM-(Q)M1 MFP-51KM-(Q)M1 MFP-68KM-(Q)M1 MFP-85KM-(Q)M2 MFP-102KM-(Q)M2 MFP-136KM-(Q)M3 MFP-170KM-(Q)M3 MFP-204KM-(Q)M3 MFP-238KM-(Q)M3 MFP-255KM-(Q)M4 MFP-272KM-(Q)M4
model af panel MB-SD11M1 MB-SD11M2 MB-SD11M3 MB-SD11M4
strømforsyning 220V,50Hz,1Ph
luftvolumen H m3/t 380 550 680 880 1050 1380 1750 2050 2200 2500 2720
M 300 440 540 700 840 1100 1400 1640 1760 2000 2040
L 230 330 410 530 630 830 1050 1230 1320 1500 1360
statisk tryk Pa 0 0 0 0 0 0 0 0 0 0 0
kølekapacitet TH H W 2000 3000 3800 4900 5800 7500 9800 11000 12000 13400 15000
BTU/t 6824 10236 12966 16719 19790 25590 33438 37532 40944 45721 51180
SH W 1400 2200 2850 3500 4250 5500 7150 8250 9100 10100 11175
BTU/t 4777 7506 9724 11942 14501 18766 24396 28149 31049 34461 38129
TH M W 1700 2550 3250 4150 4950 6400 8350 9350 10200 11100 12450
SH W 1150 1800 2350 2850 3500 4550 5950 6850 7650 8350 9560
TH L W 1400 2050 2600 3400 4000 5200 6750 7600 8300 9200 10300
SH W 950 1400 1850 2300 2800 3600 4700 5450 6000 6700 8400
varmekapacitet H W 3100 4700 5900 7600 9000 11600 15200 17100 18600 21400 24000
M W 2650 4000 5000 6450 7650 9850 12900 14550 15800 17200 19900
L W 2100 3150 3950 5100 6050 7750 10200 11450 12450 12900 15200
støj H 0 Pa dB(A) 37 39 44 42 45 46 48 50 52 52 53
strømindgang H 0 Pa W 30 37 50 63 80 125 150 190 210 220 240
vandstrømsvolumen m3/t 0.34 0.51 0.65 0.83 0.99 1.28 1.67 1.87 2.04 2.28 2.55
vandtrykket falder kPa 23 27 26 28 27 26 35 36 42 43 45
FCEER 61 71 68 68 65 55 57 51 50 52 53
FCCOP 94 112 105 106 100 84 89 80 77 83 85
dimension af vand(ind og ud) tilslutningsrør i ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4"
ud ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4"
spole type højeffektivt kobberrør til at bære hydrofil aluminiumsspole
dimension af vandafløbsrør mm ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26
drænet af pumpe nettomål (mm) enhed L×B×H mm 592*592*242 750*750*242 840*840*242 840*840*292 946*946*292
panel 650*650*40 850*850*40 950*950*40 950*950*40 1050*1050*40
nettovægt enhed kg 15.4 16.3 16.5 21.2 21.6 24.9 27.8 28.1 28.3 31.5 33.1
panel 2.2 4.5 5.4 5.9
drænet af naturen nettomål (mm) enhed L×B×H mm 592*592*340 750*750*340 840*840*340 840*840*390 946*946*390
panel 650*650*40 850*850*40 950*950*40 1050*1050*40
nettovægt enhed kg 17 17.3 17.5 22.4 22.8 26 29.1 30 30 33.2 34.8
panel 2.2 4.5 5.4 5.9 5.9

Kvalitetskontrol

1. Design, produktion og salg af hver skjult ventilatorkonvektor udføres strengt i overensstemmelse med ISO9001:2000 kvalitetssikringssystem for at sikre produktets pålidelighed.

2. Hver skjult fancoil-enhed gennemgår strenge tests i henhold til nationale standarder, der passerer gennem en fuld-performance testplatform akkrediteret af National Compressor and Refrigeration Equipment Quality Supervision Center. Alle præstationsindikatorer opfylder eller overgår kravene i nationale standarder. Produktkvaliteten er stabil og driften er pålidelig og får enstemmig ros fra brugere både nationalt og internationalt.
